一、工作原理

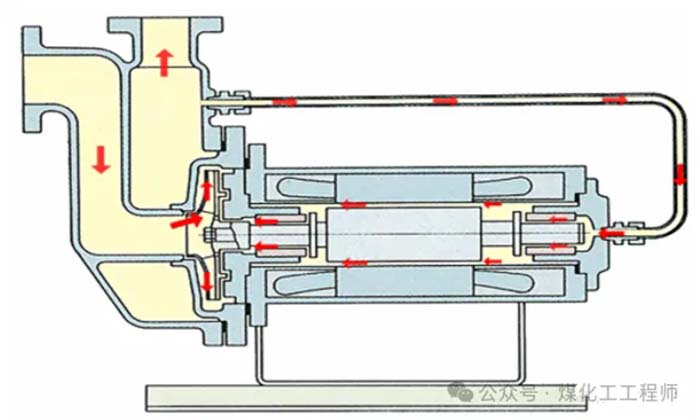

屏蔽泵又稱無填料泵，是在離心泵的基礎上發展起來的，其特點是泵葉輪與電機轉子連成一體，裝在一個密封殼體內，不再需要填料裝置，從根本上消除了泄漏的可能。

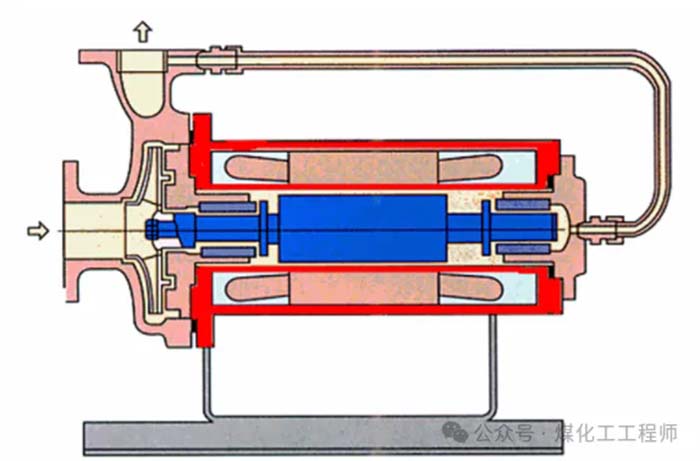

二、結構
1、泵與電動機為同軸連接；
2、電動機定子內側和轉子外側具有屏蔽套，屏蔽套內側和泵內連通；
3、安裝方式分臥式和立式兩種；
4、通過定子與轉子之間循環介質對電動機進行冷卻，同時采用電動機機座表面冷卻。

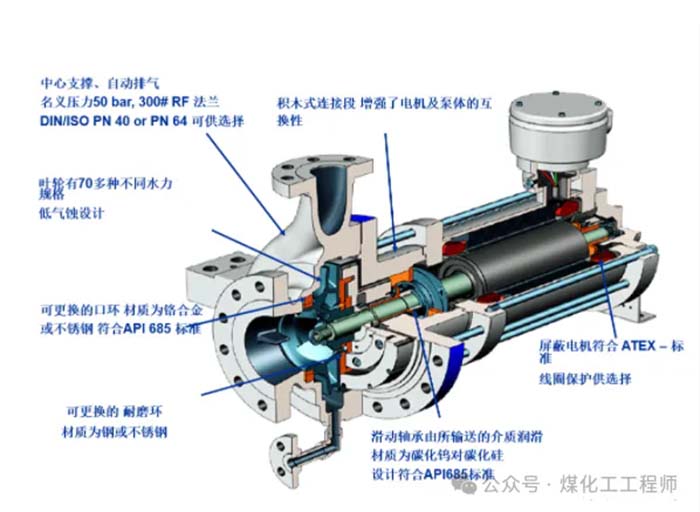

三、特點
1、電機與泵一體化結構，全部采用靜密封，使泵完全無泄漏；
2、全封閉、無泄漏結構可輸送有毒有害液體物質；
3、采用屏蔽式水冷電機和取消了冷卻風扇使該泵低噪聲靜音運行，適用于對環境噪聲要求高的場合；
4、采用輸送介質潤滑的石墨滑動軸承，使運行噪聲更低且無需人工加油，降低了維護成本；近幾年軸承材質又增加有碳化硅SIC，超硬等，使用壽命優于石墨軸承。
5、立式結構可像閥門一樣安裝于管路上，安裝方便快捷，且維修時只需將電機與葉輪抽出即可，無需拆除管路。
6、可以配合減震器或減震墊安裝運行，使電泵在運行時噪聲更低。
四、種類

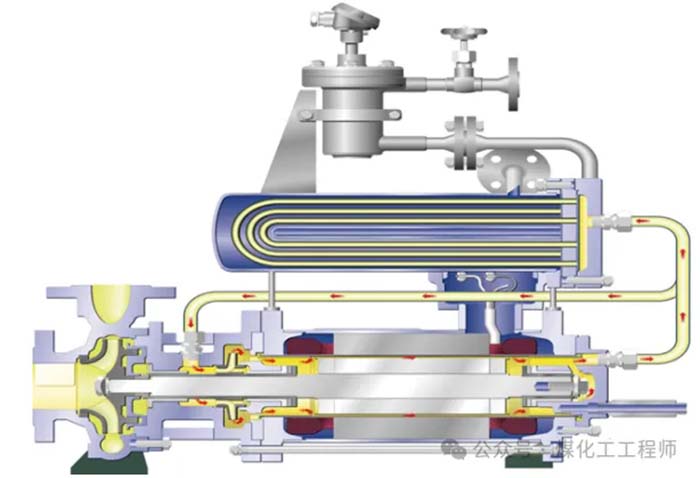

CNF型屏蔽電泵
單級泵:部分流體從出口流經電機,經輔助葉輪二次加壓后流回出口，使得電機腔內的壓力與出口壓力保持一致。
分流液體的通道主要是電機間隙。
因此分流液體流量是恒定的，與泵的揚程沒有關系。
對電機的冷卻性能非常穩定。

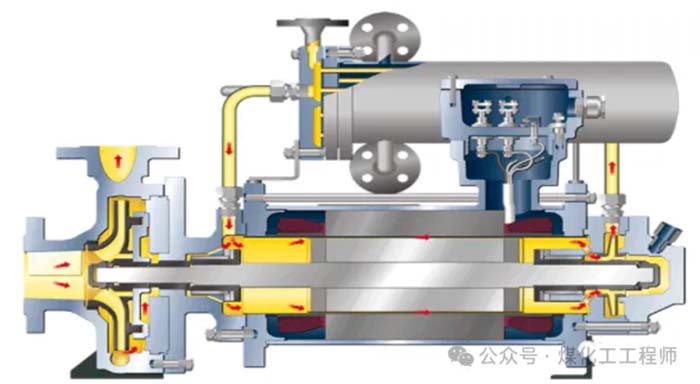

CN型屏蔽電泵
單級泵:部分流體從出口流經電機,經輔助葉輪二次加壓后流回出口，使得電機腔內的壓力與出口壓力保持一致。
分流液體的通道主要是電機間隙。
因此分流液體流量是恒定的，與泵的揚程沒有關系。
對電機的冷卻性能非常穩定。

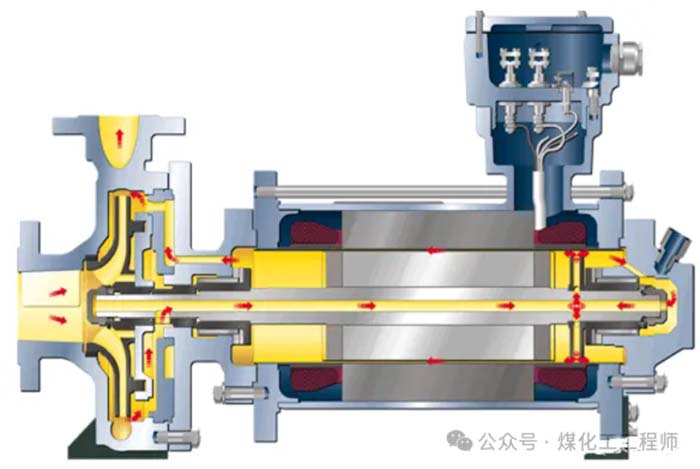

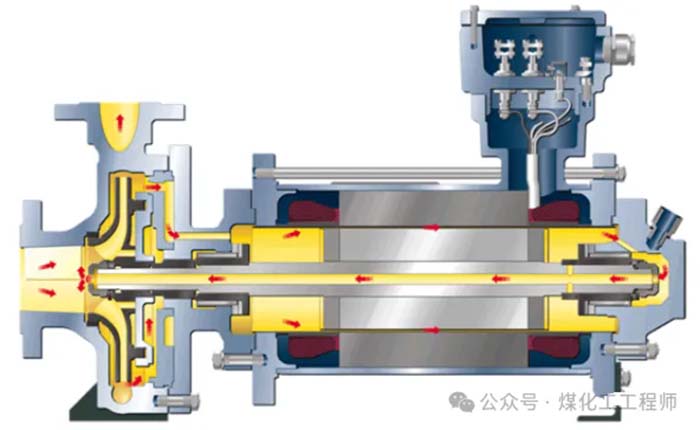

CNK型屏蔽電泵
單級泵:部分流體從出口流經電機,經輔助葉輪二次加壓后流回出口，使得電機腔內的壓力與出口壓力保持一致。
分流液體的通道主要是電機隙。
因此分流液體流量是恒定的與泵的揚程沒有關系。
對電機的冷卻性能非常穩定。
CAM串聯型屏蔽電泵
挑擔式設計
多級泵在小流量高揚程時具有很高的效率。懸臂軸具有很大偏差，將會引起振動最終導致軸損壞。多級泵的最大級數為6級。
海密梯克挑擔式設計使得多級泵的級數達到12級。
